3D打印机是一个集机械、电子、控制与计算机技术于一体的机电一体化系统。

从系统架构上，一台完整的FDM打印机可划分为机械结构系统、挤出与喷头系统、运动传动系统、控制系统与传感系统、辅助系统五大核心模块，各模块协同工作，共同完成从数字模型到实体零件的逐层堆积成型。

一、机械结构系统

机械结构系统是整台打印机的“骨架”，决定了设备的刚性上限与长期运行稳定性。

1. 机架与框架

机架是整个设备的基础承载结构。桌面级FDM打印机通常采用铝合金型材或亚克力板搭建框架，兼顾稳定性与轻量化。

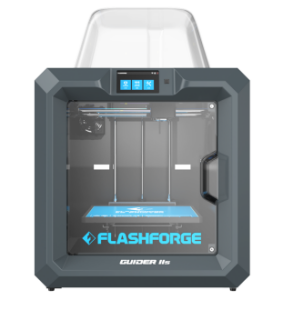

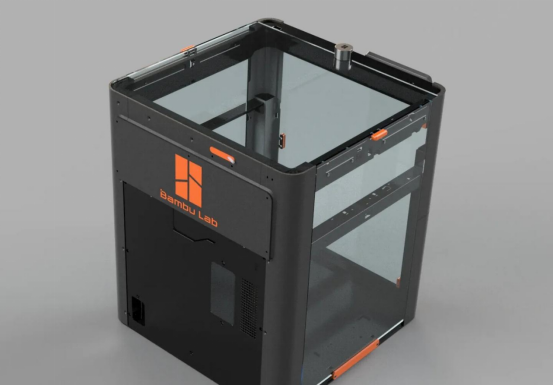

3D打印机机架

工业级设备则普遍采用厚壁钢结构或高强度铝型材，通过焊接、螺接与多点加强筋提升整体刚性，以在高温腔体环境下维持运动稳定和尺寸精度。

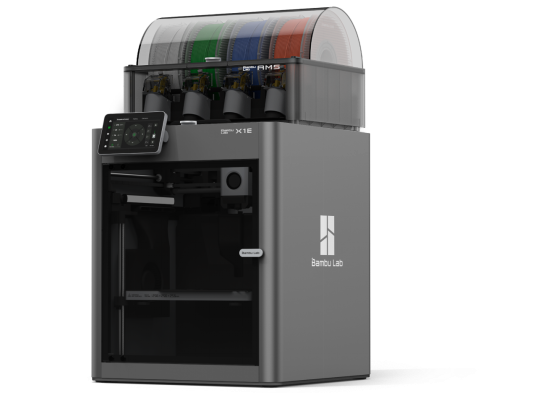

打印机框架

框架的刚性直接影响高速打印时的振动抑制能力，刚性不足会导致层纹不均、尺寸漂移等“看似材料问题、实则结构问题”的缺陷。

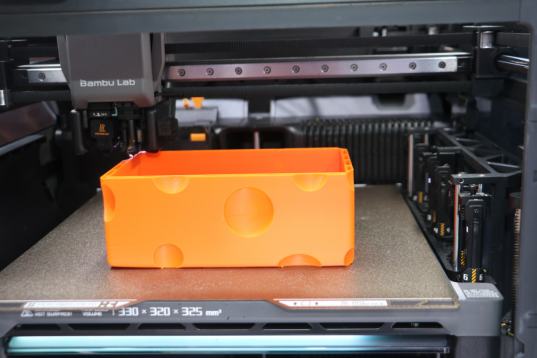

2. 打印平台（构建平台/热床）

打印平台（Build Platform / Print Bed / Build Plate）是3D打印机中直接承载成型材料、提供首层成型基准面、并在整个打印过程中保持工件位置稳定的核心部件。不同工艺中名称和形态不同：FDM中常称“热床”或“构建板”。

打印平台

加热型打印平台（热床）通过电阻加热方式工作，持续加热平台以减缓熔融材料边缘的冷却收缩，从而抑制大尺寸模型的翘边与变形。

常见热床类型包括PCB热床（电阻式，功率约120W）和硅胶加热垫热床（功率可达420W），后者升温更快、温度均匀性更好。平台表面处理方式包括PEI弹簧钢板、晶格玻璃、硅胶板等，不同表面适用于不同材料的附着需求。

典型FDM打印平台组件包括：

表面材料常用PEI（聚醚酰亚胺），其表面能高，对PLA、PETG、ABS、TPU等附着好，耐磨耐化学品。

二、挤出与喷头系统

挤出与喷头系统是FDM打印机的核心功能模块，负责将固态线材熔化并精确挤出。

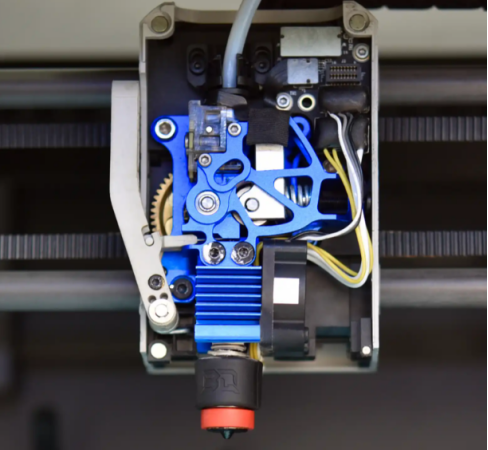

1. 挤出机（冷端）

挤出机负责将耗材线材以受控的速率推送至热端。其典型结构包括步进电机、驱动齿轮（送丝齿轮）、惰轮（压紧轮）和挤出机壳体。步进电机驱动齿轮咬合线材表面，惰轮施加夹紧力以保证足够的摩擦力，使线材被稳定推送。

挤出机按结构布局分为两大类型：

·直驱式（Direct Drive）：挤出机直接安装在热端上方，送丝路径极短，挤出响应快，对柔性材料（如TPU）的控制更精准。缺点是增加了打印头的运动惯量，可能限制加速度并产生更多振动。

·远端送丝式（Bowden）：挤出机固定在机架上，通过一条PTFE导管将线材远距离推送至热端。其显著优势是大幅减轻了打印头重量，使X/Y轴可达到更高的移动速度。但线材需克服长导管内的摩擦力，且对回抽响应较为迟钝，柔性材料打印难度较高。

2. 热端（Hot End）

热端是耗材发生相变（固态→熔融态）的核心区域。一个完整的热端由以下零部件构成：

喷嘴的孔径直接决定了打印的层高分辨率与挤出流量。较小孔径（如0.2mm）适合高细节打印，但流量受限；较大孔径（如0.6–0.8mm）适合快速打印或功能性零件。

喉管的内衬材料选择至关重要：全金属喉管可承受更高温度（适用于PEEK等高温材料），但内壁摩擦较大；PTFE内衬喉管摩擦力小，但PTFE在约250°C以上会分解，限制了最高打印温度。

三、运动传动系统

运动传动系统负责将电机的旋转运动转化为打印头与平台在三维空间中的精确直线运动。

1. 运动架构类型

FDM打印机按运动系统的运动学架构可分为三种主流类型：

·笛卡尔式（Cartesian）：各轴独立驱动，X、Y、Z轴的运动互不耦合。结构简单、控制直观、社区支持广泛。多数笛卡尔式打印机采用“热床移动型”设计，即Y轴驱动热床前后移动，X轴驱动打印头左右移动。缺点是移动热床需要克服较大的惯性，限制了打印速度。

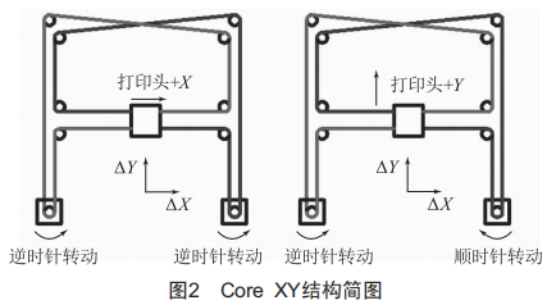

·CoreXY：采用闭环皮带系统，两个电机协同控制打印头在XY平面内的运动。电机固定在机架上，打印头仅承载轻量部件，因此可实现更高的移动速度和加速度，且更易于封闭外壳。缺点是皮带路径复杂，校准和维护要求较高。

·Delta（三角洲式）：三个垂直机械臂以三角形排列，通过并联运动学控制打印头在三维空间中的位置，构建平台固定不动。运动平滑快速，尤其适合打印高耸物体，但构建体积呈圆柱形限制，校准复杂度较高。

2. 传动元件

运动传动系统的核心传动元件包括：

·导轨与滑块：决定运动的直线度与平稳性。常见类型有光轴配直线轴承（经济型）、线轨（工业级，刚性更高）。

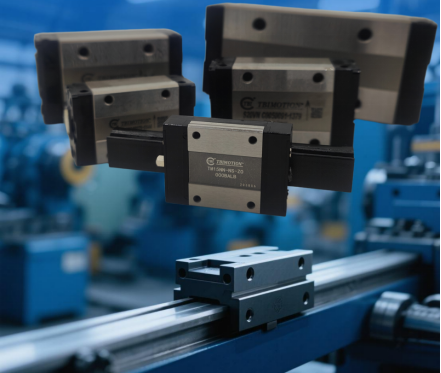

导轨滑块

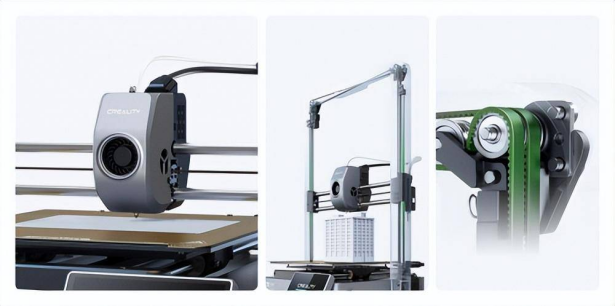

·同步带与带轮：将电机旋转运动转化为直线运动。GT2规格同步带（齿距2mm）是桌面级FDM打印机的标准选择，配合20齿带轮可实现0.1mm级的定位分辨率。

·丝杆与螺母：用于Z轴的高精度垂直定位。滚珠丝杆传动效率高、精度好，T型丝杆（梯形丝杆）成本更低但效率略低。丝杆的导程决定了Z轴每转一圈的升降距离，直接影响层厚精度。

3. 驱动电机

步进电机是FDM打印机的主力驱动元件。步进电机以固定步距角（通常1.8°，即200步/圈）旋转，配合驱动器实现微步细分（如1/16、1/32细分），从而获得亚微米级的理论定位精度。工业级设备可能采用伺服电机以获得更高的扭矩和闭环控制能力。

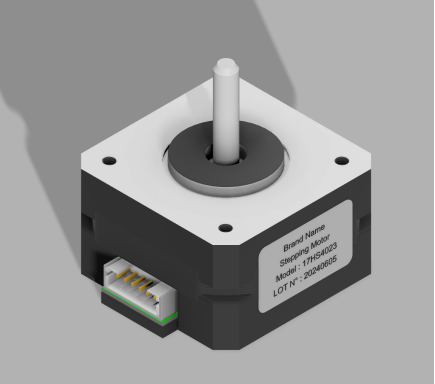

步进电机

四、控制系统与传感系统

控制系统是打印机的“大脑”，负责解析指令、协调各子系统并维持工艺参数的稳定性。

1. 主控板（主板）

主控板是控制系统的核心硬件，通常以32位微控制器（MCU）为核心，如STM32系列或NXP RT1050。主板集成了步进电机驱动接口、加热元件控制接口（MOSFET）、温度传感器输入接口、限位开关输入接口、风扇控制接口以及通信接口（USB、SD卡、Wi-Fi等）。

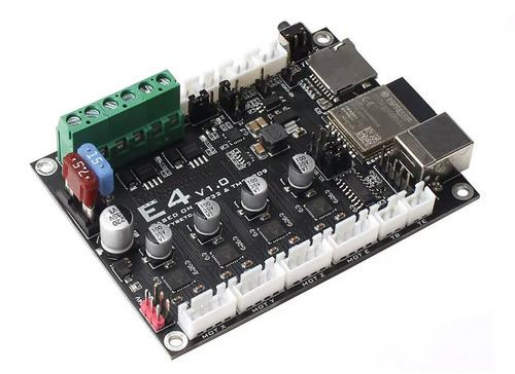

3D打印机主控板

现代主板广泛采用TMC系列步进电机驱动器（如TMC2209、TMC5160），支持SPI/UART模式下的静音驱动和传感器无归位（sensorless homing）功能。

2. 固件

固件是运行在主控板上的实时操作系统。Marlin是FDM打印机领域最广泛使用的开源固件，负责解析G代码指令、协调步进电机运动、管理温度控制回路、处理传感器反馈以及驱动LCD显示等所有实时任务。

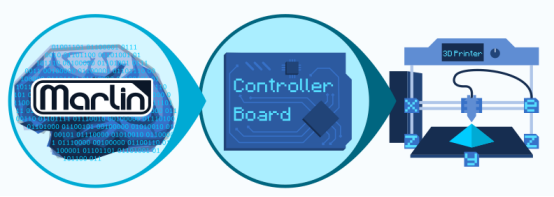

Marlin固件

Klipper是近年来兴起的替代方案，将运动规划任务分配给上位机（如树莓派）处理，主控板仅负责执行，从而获得更高的计算能力和更平滑的运动性能。

3. 限位开关与传感器

限位开关用于建立各轴的原点参考，确保打印头在每次打印前能回到已知的起始位置。主要类型包括：

·机械微动开关：成本最低，通过物理碰撞触发，结构简单可靠。

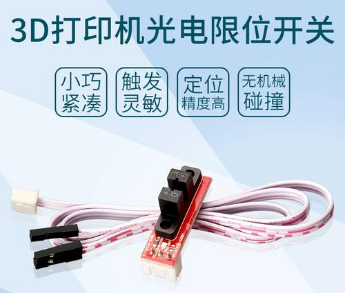

·光电限位开关：利用光遮断原理，无机械磨损，精度高于机械开关。

·霍尔效应传感器：基于磁场变化检测，完全非接触，寿命最长，但在高温环境下需注意磁铁退磁问题。

此外，温度传感器（热敏电阻或热电偶）持续监测热端和热床温度，将信号反馈至固件形成闭环温度控制回路，确保挤出温度在设定值的极小范围内波动。

五、辅助系统

辅助系统保障打印过程的稳定性和成品质量。

1. 冷却风扇系统

FDM打印机通常配备多路风扇：热端散热风扇持续为散热部提供气流，防止热量向上传导导致堵头；模型冷却风扇（通常为涡轮风扇）在打印完首层后开启，定向吹向刚挤出的熔融材料，加速其冷却固化，从而改善悬垂和桥接质量。

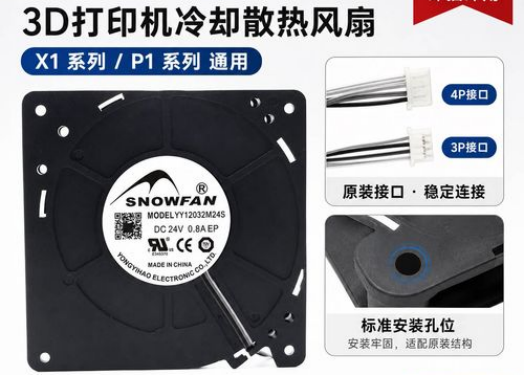

冷却风扇

冷却风量通常为5–15CFM，风扇类型以4010涡轮风扇和4010轴流风扇为主。

2. 耗材管理系统

包括卷轴支架、导丝管（PTFE管）和断料检测传感器。

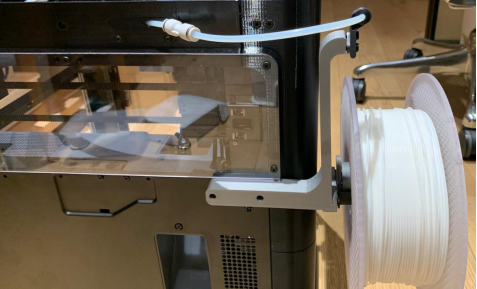

卷轴支架与PTFE导丝管

卷轴支架为耗材卷提供旋转支撑，摩擦力需控制在极低水平（<0.1N）以避免供料阻力影响挤出稳定性。断料检测传感器在耗材耗尽或断裂时触发暂停，防止空打。

3. 电源模块

为整个系统提供直流电力。桌面级FDM打印机通常使用12V或24V直流电源，功率范围从200W到600W不等。

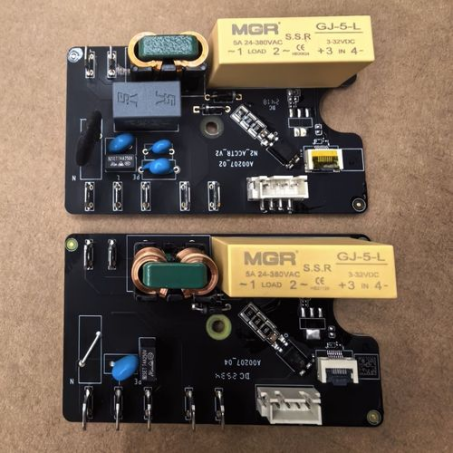

电源模块

热端加热棒和热床是最大的功率消耗部件，24V系统相比12V系统在相同功率下电流更低、线损更小，是当前的主流选择。

系统协同工作流程

上述各系统在打印过程中形成精确的时间协同：

切片软件生成的G代码通过SD卡或USB传输至主控板；

固件解析G代码后，驱动步进电机使打印头和平台按照预定轨迹运动，同时控制加热棒将热端加热至目标温度；

挤出机步进电机按指定速率推送耗材进入热端，熔融材料从喷嘴挤出并沉积在打印平台上；

冷却风扇同步开启加速材料固化；

限位开关和温度传感器持续反馈位置与温度信息，固件据此实时调整控制输出。

各模块的精度、刚性与响应速度共同决定了最终打印件的尺寸精度、表面质量和力学性能。
